Como o uso de substratos metálicos de PCB afeta a confiabilidade dos componentes eletrônicos?
No domínio da eletrônica moderna, a importância das placas de circuito impresso (PCBs) não pode ser exagerada. Eles formam a espinha dorsal de quase todos os dispositivos eletrônicos, permitindo a conexão adequada de componentes elétricos e facilitando fluxos operacionais suaves. Entre os vários tipos de PCBs, Substrato metálico PCB s ganharam atenção significativa, especialmente em aplicações de alto desempenho.

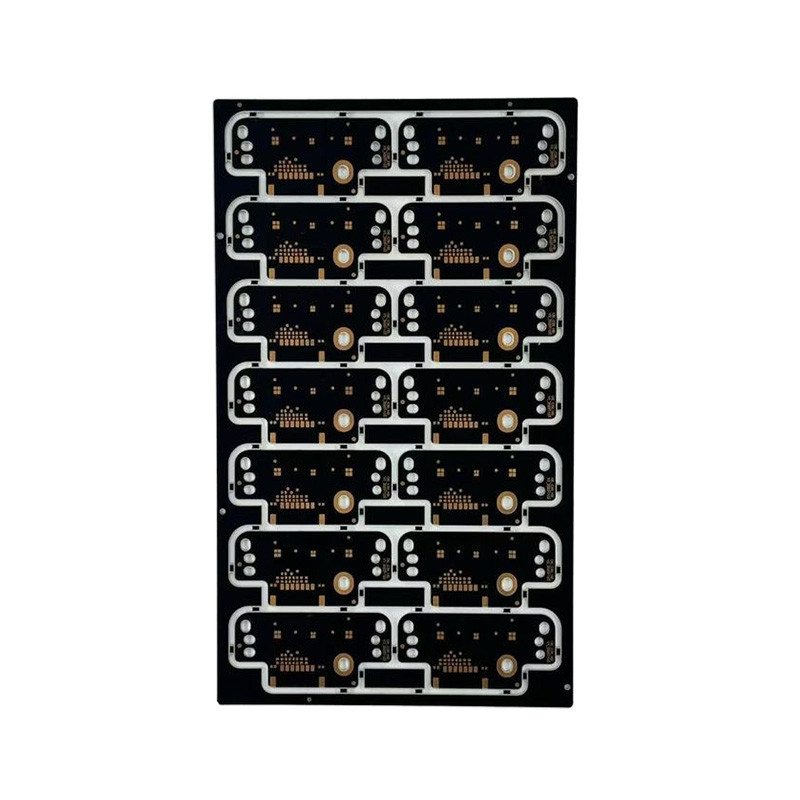

Um substrato metálico de PCB é um tipo de placa de circuito impresso que usa um material metálico como base, em vez dos materiais fibrosos tradicionais normalmente usados para PCBs padrão. Esses substratos metálicos são feitos combinando uma base metálica com a camada isolante e a camada de cobre que forma o circuito real. Os metais comuns usados para substratos incluem alumínio, cobre e aço, mas o alumínio é de longe o mais comum devido à sua excelente condutividade térmica, economia e natureza leve.
O que torna os substratos metálicos de PCB diferentes?
O gerenciamento térmico é uma das principais razões pelas quais os substratos metálicos são preferidos aos PCBs convencionais. Dispositivos eletrônicos modernos geram calor e, em aplicações de alta potência, o gerenciamento desse calor é crucial para manter o desempenho e a confiabilidade. Os substratos metálicos ajudam a dissipar o calor de forma mais eficiente, evitando o superaquecimento e garantindo a longevidade dos componentes. Isto é particularmente importante em eletrônica de potência, iluminação LED, eletrônica automotiva e sistemas de comunicação de alta frequência.
Aqui está uma comparação de substratos metálicos de PCB com PCBs tradicionais:
| Propriedade | PCB padrão | Substrato metálico PCB |
| Materiais | FR-4, CEM-1, CEM-3 | Alumínio, Cobre, Aço |
| Condutividade Térmica | Baixo | Alto (até 200 W/m·K) |
| Custo | Baixoer | Superior |
| Resistência Mecânica | Moderado | Forte (especialmente com alumínio) |
| Aplicativos | Eletrônicos de consumo, baixo consumo de energia | Aplicações de alta potência, iluminação LED, automotiva, eletrônica de potência |
| Peso | Luz | Pesado (dependendo do metal usado) |
A escolha entre um substrato metálico e uma PCB tradicional muitas vezes se resume a requisitos de desempenho, especialmente em termos de gerenciamento de calor e durabilidade.
Aplicações de substratos metálicos PCB
Os substratos metálicos de PCB são usados principalmente em aplicações onde a dissipação eficiente de calor é crucial. Aqui estão algumas indústrias que se beneficiam do uso de substratos metálicos de PCB:
-
Iluminação LED : Luzes LED de alto desempenho geram muito calor. O uso de uma PCB à base de metal permite melhor dissipação de calor e garante a longevidade dos componentes do LED.
-
Eletrônica de Potência : Dispositivos como conversores de energia, inversores e amplificadores de potência geram quantidades substanciais de calor. Um substrato metálico ajuda a regular a temperatura e evitar danos a componentes sensíveis.
-
Eletrônica Automotiva : Os veículos modernos dependem de componentes eletrônicos complexos para sistemas de controle, sensores e muito mais. Os substratos metálicos garantem que estes sistemas permaneçam operacionais mesmo sob temperaturas e vibrações extremas.
-
Comunicação de alta frequência : Substratos metálicos são usados em circuitos de alta frequência onde a integridade do sinal e o gerenciamento de calor são críticos.
-
Aplicações Industriais : Equipamentos que requerem alta potência e dissipação de calor, como máquinas industriais, utilizam substratos metálicos PCB para operação confiável.
Por que escolher substratos metálicos em vez de PCBs tradicionais?
-
Condutividade Térmica Superior : A principal vantagem dos substratos metálicos em relação aos PCBs de fibra de vidro tradicionais é sua alta condutividade térmica. Isto é essencial em aplicações de alta potência onde o acúmulo de calor pode danificar componentes eletrônicos.
-
Resistência Mecânica : Os substratos metálicos oferecem maior resistência mecânica e estabilidade em comparação com as placas FR-4 tradicionais. Isto é particularmente importante em ambientes agressivos onde a vibração e o estresse mecânico são comuns.
-
Luzweight yet Durable : Os substratos à base de alumínio são leves, mas oferecem alta durabilidade e resistência à corrosão, tornando-os ideais para aplicações que exigem integridade estrutural e dissipação de calor.
-
Vida útil mais longa : Ao dissipar o calor com eficiência, os substratos metálicos ajudam a prolongar a vida útil dos componentes, reduzindo as taxas de falhas e garantindo confiabilidade a longo prazo.
-
Custo-Effective : Embora os substratos metálicos possam ser mais caros do que os PCBs tradicionais, os benefícios a longo prazo – como melhor desempenho, taxas de falha reduzidas e eficiência energética – muitas vezes justificam o investimento inicial mais elevado.
Principais recursos de substratos de metal PCB
-
Desempenho térmico : Os substratos de metal têm condutividade térmica significativamente maior do que os PCBs tradicionais, com os substratos de alumínio geralmente oferecendo o melhor equilíbrio entre custo, peso e gerenciamento térmico.
-
Isolamento Elétrico : A camada isolante entre a base metálica e o circuito de cobre garante o isolamento elétrico, que é crucial para manter o desempenho de circuitos de alta potência.
-
Resistência Mecânica : Os substratos metálicos proporcionam maior resistência mecânica e estabilidade em comparação com os PCBs tradicionais, o que pode ser crucial em aplicações que exigem durabilidade a longo prazo.
-
Opções de acabamento de superfície : Assim como os PCBs tradicionais, os substratos metálicos também podem ser tratados com vários acabamentos de superfície, incluindo HASL (Hot Air Solder Leveling), OSP (Organic Solderability Preservative) e ENIG (Electroless Nickel Immersion Gold), dependendo dos requisitos da aplicação.
Anhui Hongxin Electronic Technology Co., Ltd. é um dos principais fabricantes especializados em vários tipos de PCBs, incluindo substratos metálicos de PCB. A linha de produtos da empresa inclui placas de 1 a 32 camadas, placas de alta Tg, placas grossas de cobre, placas rígidas e flexíveis e muito mais. Dentre estes, os PCBs à base de metal se destacam pela alta condutividade térmica e resistência mecânica.
Anhui Hongxin oferece prototipagem rápida de PCB de alta precisão e pode entregar rapidamente pedidos em massa de placas de um e dois lados, placas de 4 a 8 camadas, placas HDI e muito mais. Essa flexibilidade e velocidade tornam a empresa um parceiro preferencial para indústrias que exigem PCBs de alta qualidade e de rápido processamento.
Além disso, a empresa utiliza materiais básicos de alta qualidade, como FR-1, CEM-1, CEM-3, FR-4 e substratos metálicos em seus produtos, garantindo que eles atendam às rigorosas demandas de diversas aplicações de alto desempenho.
Conclusão
Concluindo, os substratos metálicos de PCB são um componente indispensável na eletrônica moderna, proporcionando gerenciamento térmico superior, maior durabilidade e resistência mecânica. Sua aplicação em indústrias que vão desde iluminação LED até eletrônica de potência e sistemas automotivos mostra sua versatilidade e importância para garantir o desempenho ideal de dispositivos eletrônicos.
