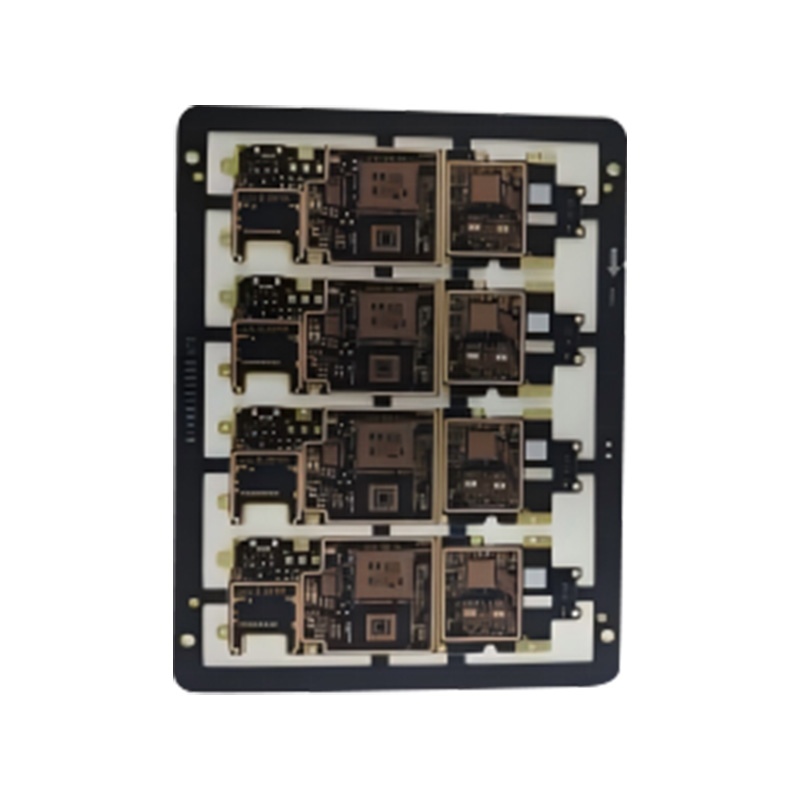

O guia completo para placas de interconexão de alta densidade (HDI)
Na busca incessante por eletrônicos menores, mais rápidos e mais potentes, a tecnologia High-Density Interconnect (HDI) emergiu como um facilitador crítico. Este guia investiga os principais aspectos do Placa de interconexões de alta densidade (HDI) , desde seus processos fundamentais de fabricação e ciência de materiais até estratégias de design específicas para aplicações e considerações da cadeia de suprimentos para profissionais.
Fabricação Core HDI: Microvias e Linhas Ultrafinas
A capacidade definidora das placas HDI reside em estruturas avançadas que permitem densidade e miniaturização de componentes sem precedentes.
| Tecnologia Chave | Descrição e impacto |
| Microvias (cegas/enterradas) | Vias perfuradas a laser com diâmetros normalmente inferiores a 150 µm. Eles conectam camadas adjacentes sem passar por toda a placa, economizando espaço crucial e permitindo caminhos de roteamento mais diretos, o que é fundamental para projetos complexos e compactos. |
| Rastreamento de linha ultrafina | A capacidade de produzir larguras e espaçamentos de traços tão finos quanto 3 mils (0,075 mm). Isso permite um número significativamente maior de conexões em uma determinada área, apoiando diretamente o uso de componentes avançados de matriz de grade de esferas (BGA) de passo fino. |
| Alta proporção de aspecto | A capacidade de atingir uma relação espessura/abertura da placa de até 10:1. Isso é crucial para o revestimento confiável de microvias profundas e de pequeno diâmetro, garantindo a conectividade elétrica em pilhas HDI multicamadas. |
Fabricantes especializados em HDI, como a Anhui Hongxin Electronic Technology Co., Ltd., aproveitam essas tecnologias para construir placas complexas com espessura de 0,3 mm a 6 mm e até 32 camadas, formando a espinha dorsal dos dispositivos compactos modernos.
O fluxo de trabalho de desenvolvimento do HDI: do projeto à entrega
Trazer com sucesso um projeto HDI para a produção em massa requer a navegação em um processo detalhado e sequencial.
- Revisão de projeto e engenharia: Esta fase inicial é crítica. Envolve a verificação das regras de projeto (DRC), o planejamento do empilhamento de camadas e a seleção de materiais apropriados (por exemplo, FR-4 de alta Tg para confiabilidade térmica). A estreita colaboração com a equipe de engenharia do fabricante nesta fase evita atrasos dispendiosos.
- Laminação e fabricação sequencial: As placas HDI são construídas através de vários ciclos de laminação. Um núcleo é fabricado primeiro, seguido por camadas sucessivas com microvias. Processos como perfuração a laser, revestimento preciso de cobre e imagem de padrões são repetidos, exigindo controle de processo excepcional.
- Testes e garantia de qualidade: Dada a complexidade, os testes elétricos (incluindo testes com sonda voadora ou baseados em acessórios) são obrigatórios para verificar a conectividade e o isolamento da rede. O teste de controle de impedância também é comum em projetos de alta velocidade.
Os principais fabricantes otimizam esse fluxo de trabalho para oferecer prazos de entrega competitivos. Por exemplo, um ciclo de produção estruturado de 25 dias para pedidos HDI em massa equilibra a fabricação completa com as necessidades de tempo de colocação no mercado, enquanto os serviços rápidos de prototipagem de 24 horas apoiam a verificação inicial do projeto.
Seleção de materiais para confiabilidade e desempenho HDI
A escolha do material base e do acabamento impacta diretamente a funcionalidade, durabilidade e rendimento de uma placa HDI.
- Materiais de substrato:
- FR-4 padrão e de alta Tg: O carro-chefe para muitas aplicações. Classes de alta Tg são essenciais para soldagem sem chumbo e operações em ambientes com temperaturas mais altas.
- Laminados Especializados: Para aplicações de alta frequência/velocidade (por exemplo, módulos 5G), materiais de baixa perda como Rogers ou cerâmicas de hidrocarbonetos especializadas podem ser integrados ao empilhamento.
- Materiais flexíveis e rígidos-flexíveis: Os filmes de poliimida são usados em áreas que exigem curvatura, possibilitando formatos inovadores em dispositivos vestíveis e eletrônicos compactos.
- Acabamentos de superfície: O acabamento deve ser adequado para componentes de passo fino. Immersion Gold (ENIG) oferece uma superfície plana excelente para soldagem e colagem de fios, enquanto Immersion Silver ou formulações OSP avançadas fornecem alternativas econômicas para casos de uso específicos.
O IDH como facilitador da inovação em indústrias-chave
A tecnologia HDI não é apenas um tipo de PCB; é uma solução estratégica para inovação de produtos.
- Smartphones 5G e tecnologia de consumo: O HDI permite a miniaturização extrema necessária para agrupar vários módulos de antena 5G, processadores avançados e baterias grandes em um perfil fino. Ele permite o uso de técnicas chip-on-board (COB) e package-on-package (PoP).
- Aeroespacial e médica de alta confiabilidade: Nestes campos, o valor do HDI está na confiabilidade e na densidade de desempenho. Ele permite mais funcionalidade em caixas aviônicas com espaço limitado ou monitores médicos portáteis, muitas vezes utilizando construções rígidas e flexíveis para maior durabilidade.
- Eletrônica automotiva avançada: À medida que os veículos incorporam mais ADAS (sistemas avançados de assistência ao motorista) e infoentretenimento no veículo, as placas HDI gerenciam a rede complexa e de alta velocidade entre sensores, câmeras e unidades de controle, muitas vezes exigindo conformidade com padrões automotivos como IATF 16949.
Perguntas frequentes
O que exatamente define uma placa como uma PCB “HDI”?
Um PCB HDI é definido principalmente por sua maior densidade de fiação por unidade de área em comparação com PCBs tradicionais. Isto é conseguido através de recursos específicos:
- Microvias: A utilização de vias cegas e/ou enterradas com diâmetro tipicamente ≤150µm.
- Linhas e espaços mais finos: Traçar larguras e folgas de 3 mils (0,075 mm) ou menos.
- Maior densidade da almofada de conexão: A capacidade de acomodar componentes com passo muito fino (por exemplo, BGAs com passo <0,5 mm).
- Camadas de construção sequenciais: Freqüentemente envolve vários ciclos de laminação para criar as camadas interconectadas.
Uma placa que incorpore vários destes elementos, especialmente microvias, é geralmente classificada como IDH.
Quando devo considerar o uso de um design HDI em vez de um PCB multicamadas padrão?
Você deve considerar fortemente a tecnologia HDI quando seu projeto enfrentar um ou mais destes desafios:
- Restrições de espaço: O gabinete do produto é muito pequeno (por exemplo, smartphone ultrafino, vestível, audível).
- Componentes com alta contagem de pinos: Você precisa rotear uma CPU moderna, FPGA ou chip de memória com uma pegada BGA de densidade fina.
- Requisitos de alto desempenho de sinal: Você precisa de caminhos de sinal mais curtos e diretos para obter desempenho elétrico superior (por exemplo, velocidades mais rápidas, menos interferência).
- Maior funcionalidade no mesmo tamanho: Você precisa adicionar novos recursos significativos a um produto sem aumentar sua pegada de PCB.
Se o seu projeto usa apenas componentes de grande porte e possui amplo espaço na placa, uma multicamada padrão pode ser mais econômica.
Por que as placas HDI são mais caras e como posso gerenciar os custos?
O aumento do custo decorre de:
- Processos Complexos: Etapas de produção adicionais, como laminação sequencial, perfuração a laser e imagens mais precisas.
- Equipamento avançado: A necessidade de máquinas de fabricação e inspeção de alta precisão.
- Rendimentos mais baixos inicialmente: A complexidade pode levar a rendimentos de produção mais baixos, especialmente para projetos novos ou altamente complexos.
Estratégias de gerenciamento de custos:
- Otimize a contagem de camadas: Trabalhe com seu fabricante para usar o número mínimo de camadas necessárias.
- Simplifique por meio de estruturas: Use microvias apenas quando for absolutamente necessário. Um empilhamento “1 N 1” é menos dispendioso que o IDH de “qualquer camada”.
- Projeto para Manufaturabilidade (DFM): Siga estritamente as diretrizes DFM do fabricante para evitar problemas de rendimento.
- Plano de volume: O custo unitário diminui significativamente com quantidades maiores de pedidos devido à utilização otimizada do painel e à amortização da configuração.
Quais são as principais certificações que devo procurar em um fabricante de placas HDI?
As certificações são um proxy para o controle e a confiabilidade do processo de um fabricante. Os mais importantes incluem:
- IATF16949: O padrão de gerenciamento de qualidade automotiva. Ele demonstra um compromisso de alto nível com o controle sistemático de processos, rastreabilidade e melhoria contínua – altamente valioso mesmo para projetos não automotivos.
- ISO 9001: A certificação básica do sistema de gestão da qualidade.
- Reconhecimento UL: Garante que os materiais e a construção da placa atendam aos padrões de segurança, muitas vezes exigidos para produtos finais vendidos em muitas regiões.
- Conformidade com os padrões IPC: Embora não seja uma certificação, a adesão a padrões como IPC-6012 (desempenho) e IPC-6018 (HDI) é um forte indicador de capacidade técnica.
Um fabricante como a Anhui Hongxin Electronic Technology Co., Ltd., com certificações IATF 16949, ISO e UL, demonstra uma estrutura robusta para a produção de placas HDI confiáveis.
Como funciona a prototipagem rápida para placas HDI com um ciclo de produção em massa de 25 dias?
Esta abordagem em dois níveis foi projetada para apoiar a inovação e a expansão:
- Prototipagem Rápida (por exemplo, 24-72 horas): Este serviço utiliza agendamento acelerado para pequenos painéis (geralmente de 1 a 5 peças). Ele se concentra em validação de projeto —verificar a conectividade elétrica, a funcionalidade básica e o ajuste. Pode usar tolerâncias ligeiramente relaxadas ou ferramentas diferentes para atingir velocidade.
- Produção estruturada em massa (por exemplo, 25 dias): Depois que o projeto for verificado, a produção em grande escala começa. Isso envolve finalizar e fabricar todas as ferramentas dedicadas (arquivos de perfuração a laser, placas de laminação, acessórios de teste), executar verificações completas de DFM e produzir o pedido em painéis grandes com controle de processo rigoroso para rendimento e consistência ideais. O ciclo de 25 dias abrange esse fluxo de trabalho completo e otimizado para pedidos de grande volume.
Este modelo permite que as empresas iterem projetos rapidamente sem compromisso e, em seguida, façam uma transição perfeita para uma cadeia de fornecimento de volume confiável e econômica.
