Engenharia para eficiência: o guia abrangente para tecnologia de PCB de alta potência

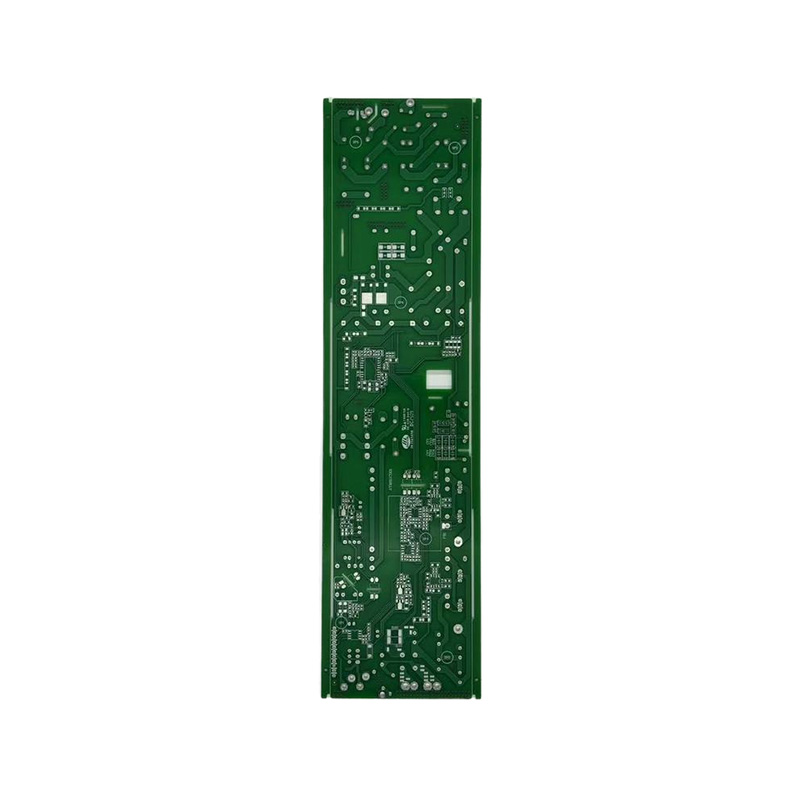

No domínio da eletrônica moderna, o gerenciamento eficiente e confiável de energia elétrica significativa é fundamental. O PCB de alta potência é a base projetada para tais aplicações, desde iluminação LED e fontes de alimentação até inversores de veículos elétricos e controles de motores industriais. Ao contrário das placas de circuito padrão, essas PCBs especializadas são projetadas para lidar com altas correntes, dissipar calor substancial e operar de maneira confiável sob estresse elétrico e térmico exigente. Este guia se aprofunda nas considerações críticas de projeto, na ciência dos materiais e nos processos de fabricação que definem a eletrônica de potência de alto desempenho.
Gerenciamento térmico: o núcleo do design de PCB de alta potência
O principal desafio em qualquer aplicação de alta potência é o calor. O calor excessivo degrada os componentes, reduz a vida útil e pode causar falhas catastróficas. Portanto, o gerenciamento térmico eficaz não é apenas um recurso, mas uma necessidade.
Principais parâmetros de projeto térmico
- Espessura do cobre: Medidos em onças por pé quadrado (oz/ft²), traços de cobre mais espessos transportam mais corrente com aquecimento menos resistivo. Placas padrão usam 1 onça (35 µm), enquanto placas de alta potência geralmente usam 3 onças (105 µm) a 12 onças (420 µm) ou mais.
- Condutividade Térmica do Substrato: A capacidade do material de conduzir o calor para longe dos componentes. O padrão FR-4 tem baixa condutividade térmica (~0,3-0,4 W/mK), enquanto as placas com núcleo metálico são muito superiores.
- Matrizes via térmica: Orifícios revestidos colocados sob componentes quentes para transferir calor da camada superficial para as camadas internas ou para um dissipador de calor dedicado.
| Tipo de substrato | Condutividade Térmica Típica (W/mK) | Melhor caso de uso |
| Padrão FR-4 | 0,3 - 0,4 | Aplicações de baixa a média potência e sensíveis ao custo. |
| Núcleo de Alumínio (MCPCB) | 1,0 - 2,5 | LEDs de alta potência, iluminação automotiva, fontes de alimentação. |
| Núcleo de Cobre | 380 - 400 | Aplicações de potência extremamente alta ou alta densidade onde o calor deve ser espalhado rapidamente. |
| Substrato Cerâmico (AlN, Al2O3) | 20 - 200 | Amplificadores de potência de RF de alta frequência, aplicações aeroespaciais e de alta confiabilidade. |
Seleção de materiais e considerações elétricas
Além das propriedades térmicas, a escolha dos materiais e do design determina o desempenho elétrico e a confiabilidade da placa a longo prazo.
- Capacidade de carga atual: Determinado pela espessura do cobre, largura do traço e aumento de temperatura permitido. Os engenheiros usam gráficos IPC-2152 para calcular a área da seção transversal necessária para uma determinada corrente.
- Força dielétrica: A capacidade das camadas isolantes de suportar altas tensões sem quebrar. Isto é crítico em conversores e inversores de energia.
- Estabilidade dos Materiais: Materiais de alta Tg (temperatura de transição vítrea) são essenciais para evitar que a placa deforme ou delamine durante a soldagem e operação em alta temperatura. Uma Tg de 170°C ou superior é comum para aplicações exigentes.
Fabricantes como Anhui Hongxin Electronic Technology Co., Ltd. oferecem uma ampla gama de materiais, incluindo FR-4 de alta Tg, substratos metálicos e laminados especializados, permitindo que os engenheiros selecionem o equilíbrio ideal de propriedades térmicas, elétricas e mecânicas para seu projeto específico.
Excelência de fabricação e garantia de qualidade
A produção de uma PCB confiável de alta potência requer recursos avançados de fabricação e um rigoroso sistema de controle de qualidade. O processo envolve controle preciso das pressões de laminação, espessura do revestimento de cobre e precisão de perfuração para criar vias térmicas robustas e estruturas multicamadas.
Para aplicações de missão crítica, como as da indústria automotiva, a adesão aos padrões internacionais não é negociável. Certificações como IATF16949 demonstrar o compromisso do fabricante com a qualidade, consistência e melhoria contínua. Além disso, Certificação UL garante que o produto atenda aos rígidos padrões de segurança e inflamabilidade. O portfólio de certificações da Anhui Hongxin Electronic Technology Co., Ltd., incluindo ISO9001, ISO14001, ISO45001, IATF16949 e UL, ressalta sua capacidade de fornecer PCBs de alta potência e alta confiabilidade para uma base global de clientes.
Perguntas frequentes
Qual é a principal diferença entre um PCB padrão e um PCB de alta potência?
A principal diferença está no foco do design e na composição do material. Uma PCB padrão é otimizada para integridade de sinal em aplicações de baixa corrente. Um PCB de alta potência foi projetado para gerenciar dois desafios principais: alta corrente e geração significativa de calor. Isto é conseguido através de:
- Cobre mais espesso: Usando 3 onças, 6 onças ou cobre ainda mais espesso para reduzir a resistência e lidar com altas correntes sem superaquecimento.
- Substratos termicamente condutores: Empregar núcleo de metal (alumínio ou cobre) ou outros materiais especializados para atuar como dissipador de calor embutido.
- Construção robusta: Projetos que incorporam recursos como vias térmicas e tamanhos maiores de almofadas para melhorar a dissipação de calor e a confiabilidade da soldagem dos componentes.
Essencialmente, um PCB de alta potência é uma plataforma de gerenciamento térmico e elétrico especialmente desenvolvida.
Quando devo escolher uma PCB com núcleo de alumínio em vez de uma PCB FR-4 padrão?
Você deve escolher uma PCB com núcleo de alumínio (MCPCB) quando seu projeto envolve componentes que geram uma quantidade significativa de calor que precisa ser conduzido de forma eficiente. Os principais indicadores incluem:
- LEDs de alta potência: Esta é a aplicação mais comum. MCPCBs são essenciais para manter a temperatura da junção do LED, o que afeta diretamente seu brilho, consistência de cor e vida útil.
- Circuitos de conversão de energia: Para reguladores de comutação, drivers de motor e fontes de alimentação onde componentes como MOSFETs e indutores dissipam calor considerável.
- Projetos com restrição de espaço: Quando você não consegue instalar um dissipador de calor grande, um MCPCB integra a função de distribuição de calor diretamente na placa, economizando espaço e simplificando a montagem.
Se sua aplicação for puramente lógica ou processamento de sinais de baixa potência, uma placa FR-4 padrão é mais econômica. A escolha é ditada pelo orçamento térmico do seu projeto.
Como a espessura do cobre afeta o desempenho de uma PCB de alta potência?
A espessura do cobre é um parâmetro crítico que afeta diretamente o desempenho de uma PCB de alta potência de duas maneiras principais: capacidade de transporte de corrente e dissipação de calor.
- Capacidade de carga atual: Um traço de cobre mais largo e espesso tem menor resistência elétrica. De acordo com a Lei de Ohm (P = I²R), menor resistência significa que menos energia é perdida na forma de calor para uma determinada corrente. O cobre mais espesso permite conduzir correntes mais altas com segurança sem exceder os limites de temperatura da placa. Por exemplo, um traço de 6 onças pode transportar significativamente mais corrente do que um traço de 1 onça com a mesma largura.
- Propagação de calor: O cobre é um excelente condutor de calor. Uma espessa camada de cobre atua como um dissipador de calor, distribuindo o calor de um componente quente (como um IC de potência) sobre uma área maior da PCB. Isso reduz a temperatura do "ponto quente" e torna toda a placa mais eficiente na transferência de calor para o ambiente ou para um dissipador de calor.
A escolha da espessura correta do cobre é uma compensação fundamental entre desempenho, custo e complexidade de fabricação.
Quais recursos de design são cruciais para garantir a confiabilidade a longo prazo de uma PCB de alta potência?
Garantir a confiabilidade a longo prazo em uma PCB de alta potência requer um design proativo para mitigar as tensões de alta corrente e ciclos de calor. Os recursos cruciais incluem:
- Almofadas de alívio térmico: Para componentes passantes conectados a grandes planos de cobre (como terra ou energia), são usadas conexões de alívio térmico. Eles reduzem o efeito direto do dissipador de calor durante a soldagem, garantindo uma boa junta de solda, ao mesmo tempo em que proporcionam uma boa conexão elétrica e térmica durante a operação.
- Adequado através de dimensionamento e revestimento: As vias térmicas devem ser grandes o suficiente e ter espessura de revestimento de cobre suficiente para transferir calor de maneira eficaz. Para aplicações de alta confiabilidade, o preenchimento e a cobertura com solda ou epóxi podem evitar a entrada de umidade e melhorar a transferência térmica.
- Revestimento conformal: A aplicação de um revestimento químico protetor pode proteger a placa contra umidade, poeira e contaminantes químicos, o que é especialmente importante em ambientes industriais ou automotivos agressivos.
- Seleção de materiais: O uso de materiais com alta Tg e baixo coeficiente de expansão térmica (CTE) reduz o estresse mecânico nas vias e componentes durante flutuações de temperatura, evitando rachaduras e delaminação ao longo do tempo.
Esses recursos, aliados à fabricação sob um sistema de qualidade como o IATF 16949, são essenciais para a criação de uma PCB de alta potência que durará anos em campo.
