Conquistando a onda milimétrica: um mergulho profundo na tecnologia de PCB de alta velocidade
O desempenho da eletrônica moderna, desde estações base 5G até sistemas avançados de assistência ao motorista, depende de um componente crítico: o PCB de alta velocidade . À medida que as frequências do sinal atingem as faixas de vários gigahertz e ondas milimétricas, as propriedades físicas da placa de circuito impresso tornam-se um fator primordial para o sucesso do sistema. Este artigo explora as principais tecnologias, ciência de materiais e precisão de fabricação necessárias para dominar o design e a produção de PCB de alta velocidade, aproveitando as capacidades de fabricantes líderes como Anhui Hongxin Electronic Technology Co., Ltd.
Ciência dos Materiais: A Fundação da Integridade do Sinal
Em frequências acima de 10 GHz, os materiais FR-4 tradicionais geralmente ficam aquém devido à maior perda de sinal e propriedades dielétricas instáveis. Selecionar o substrato certo é o primeiro e mais crucial passo.
| Parâmetro | Padrão FR-4 | Material de alta frequência | Impacto no desempenho |
| Constante dielétrica (Dk) | 4,5 - 5,0 | 3,0 - 4,5 | Lower Dk permite uma propagação mais rápida do sinal e reduz o atraso do sinal. |
| Fator de Dissipação (Df) | 0,015 - 0,025 | 0,002 - 0,004 | O Df mais baixo reduz significativamente a atenuação (perda) do sinal, crucial para traços longos. |
| Temperatura de transição vítrea (Tg) | 130°C - 140°C | > 170°C (alta Tg) | Uma Tg mais alta garante que a placa permaneça dimensionalmente estável durante a soldagem e operação em alta temperatura. |
Para aplicações que exigem o máximo desempenho, as placas laminadas dielétricas híbridas oferecem uma solução ideal. Essas placas combinam estrategicamente materiais de alta frequência em camadas de sinal críticas com FR-4 mais econômico em camadas de energia ou de aterramento, equilibrando desempenho com custo de fabricação.
A Arte do Controle de Impedância
No projeto de alta velocidade, o controle da impedância dos traços de sinal não é negociável. Impedância incompatível leva a reflexões de sinal, causando corrupção de dados e falha do sistema. Alcançar um controle preciso da impedância requer tolerâncias de fabricação rigorosas.
- Impedância alvo: A impedância comum de terminação única é de 50Ω, enquanto os pares diferenciais costumam ser de 90Ω ou 100Ω.
- Tolerância de Impedância: Uma tolerância padrão é de ±10%. Para aplicações de alto desempenho, é necessária uma tolerância mais restrita de ±7% ou mesmo ±5%.
- Fatores principais: A impedância final é função da largura do traço, altura do traço, espessura dielétrica e Dk do material. Os fabricantes devem controlar com precisão cada uma destas variáveis.
Empresas como a Anhui Hongxin Electronic Technology Co., Ltd., com sua equipe de engenheiros experientes, utilizam ferramentas avançadas de simulação e processos rigorosamente controlados para garantir que cada placa fabricada atenda ao perfil de impedância especificado em todas as camadas.
Manufatura Ágil: Do Protótipo à Produção
A velocidade da inovação exige uma resposta de produção igualmente ágil. A capacidade de criar protótipos rapidamente e depois escalar para produção em massa é uma vantagem competitiva importante.
Prazos de produção típicos:
- Prototipagem frente e verso: Tão rápido quanto 24 horas.
- Placas de 4-8 camadas (volume): 9-20 dias.
- Placas de 10-16 camadas (volume): 20-25 dias.
- Placas HDI (Volume): Dentro de 25 dias.

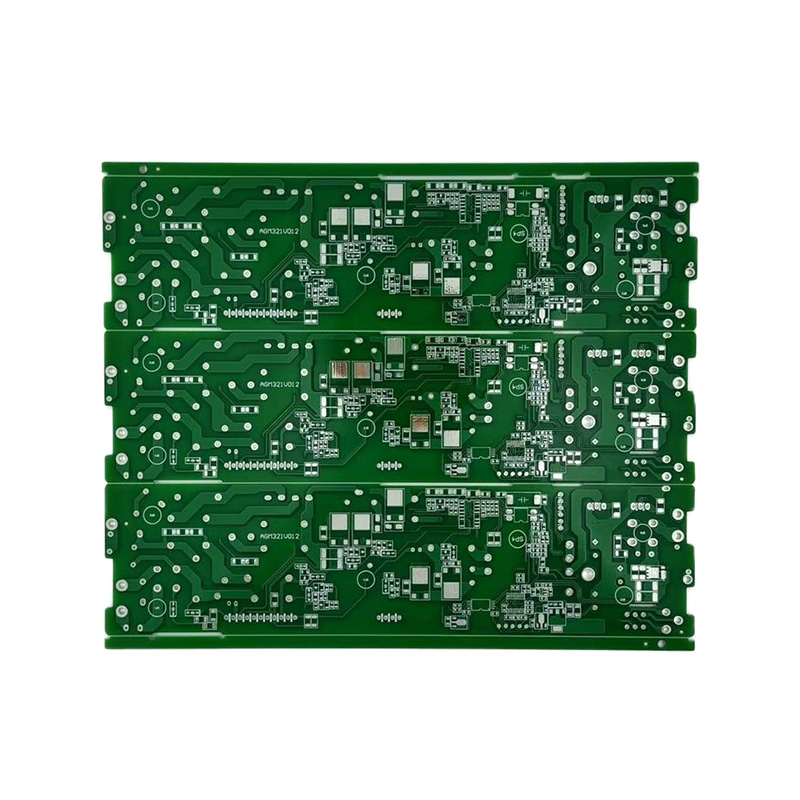

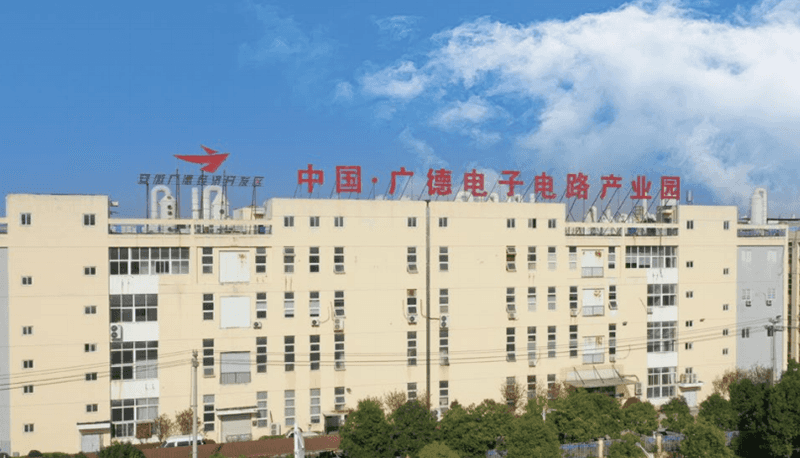

Essa agilidade é apoiada por uma área de fabricação abrangente, incluindo uma fábrica de 20.000 metros quadrados e um conjunto completo de processos de tratamento de superfície, permitindo prototipagem rápida em pequenos lotes e produção em grande volume sem sacrificar a qualidade.
Confiabilidade e Certificação: Atendendo aos Padrões da Indústria
Para aplicações de alto risco nos setores automotivo e industrial, uma PCB de alta velocidade deve ser mais do que apenas eletricamente sólida; deve ser excepcionalmente confiável e certificado de acordo com padrões internacionais rigorosos.

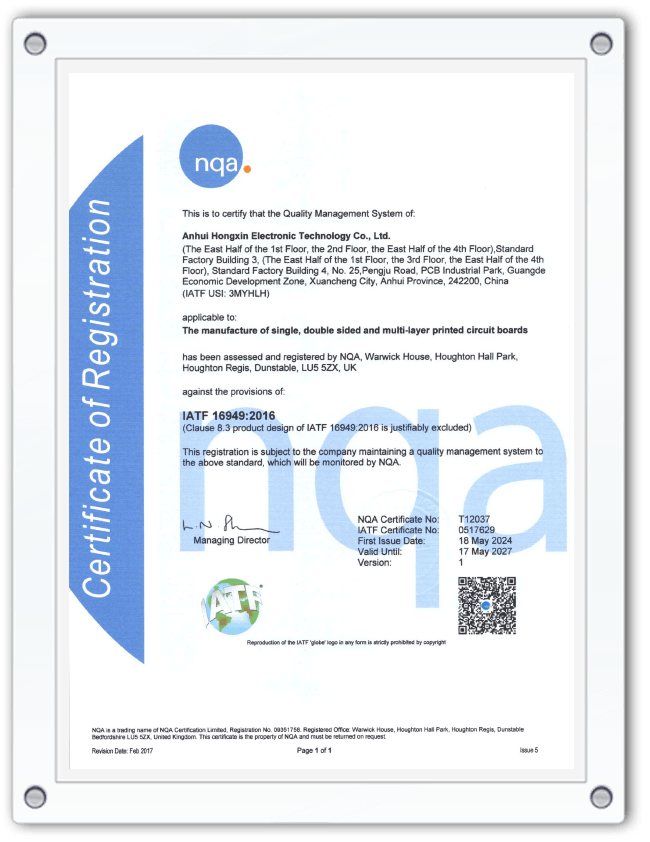

- IATF16949: Esta certificação é o padrão ouro para a indústria automotiva, demonstrando um compromisso com a gestão da qualidade, prevenção de defeitos e melhoria contínua.

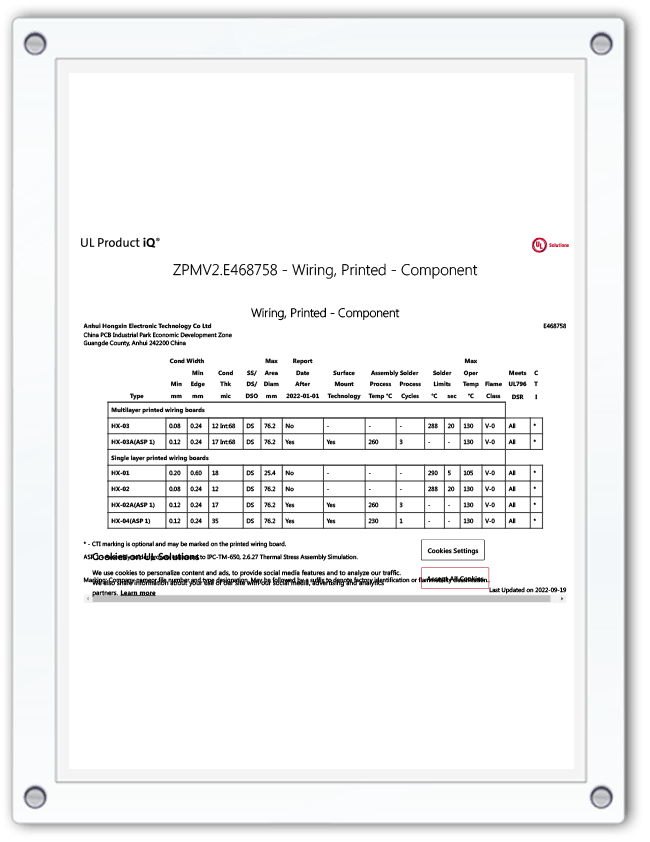

- Certificação UL: Garante que o produto atenda aos padrões de segurança e inflamabilidade, como a classificação UL 94V-0 para retardamento de chama.
- Conformidade Material: A utilização de materiais de alta Tg e sem halogênio atende tanto à confiabilidade em altas temperaturas quanto às regulamentações ambientais.
O portfólio de certificações de um fabricante, incluindo ISO9001, ISO14001 e IATF16949, é um indicador claro de sua capacidade de fornecer PCBs de alta velocidade confiáveis e de alta qualidade para mercados globais.
Perguntas frequentes
Qual é a diferença entre uma PCB padrão e uma PCB de alta velocidade?
A principal diferença está na seleção do material e na precisão da fabricação. Uma PCB padrão, geralmente feita de FR-4, é projetada para aplicações de baixa frequência onde a perda de sinal e a estabilidade dielétrica são menos críticas. Um PCB de alta velocidade usa laminados especializados com uma constante dielétrica (Dk) mais baixa e mais estável e um fator de dissipação (Df) muito mais baixo para minimizar a perda de sinal em altas frequências. Além disso, os PCBs de alta velocidade exigem tolerâncias de fabricação muito mais rígidas para controle de impedância, geometria de traço e registro de camada para garantir a integridade do sinal. Eles são essenciais para aplicações como 5G, computação de alta velocidade e sistemas de radar avançados.
Por que o controle de impedância é tão crítico no projeto de PCB de alta velocidade?
O controle de impedância é crítico porque garante que a impedância do traço da PCB corresponda à impedância da fonte (por exemplo, um chip transmissor) e da carga (por exemplo, um chip receptor). Quando há uma incompatibilidade de impedância, uma parte do sinal é refletida de volta para a fonte em vez de ser transmitida ao receptor. Essas reflexões causam distorção de sinal, toques e erros de dados, o que pode levar à falha completa do sistema. Em circuitos digitais de alta velocidade e analógicos de alta frequência, mesmo pequenas reflexões podem ser destrutivas, tornando o controle preciso da impedância (por exemplo, 100Ω ±10% para um par diferencial) um requisito fundamental para um produto funcional.
Quando devo usar material Rogers em vez de FR-4 para meu PCB?
Você deve considerar o uso de material Rogers em vez de FR-4 quando sua aplicação envolver frequências de operação normalmente acima de 2 a 5 GHz, onde a perda de sinal se torna um problema significativo. Os principais indicadores para a necessidade de Rogers ou outros laminados de alta frequência incluem:
- Alta frequência: Aplicações como 5G (mmWave), radar automotivo (77 GHz) e serdes de alta velocidade (acima de 10 Gbps).
- Requisitos rigorosos de integridade de sinal: Quando seu projeto requer atenuação mínima de sinal e baixa distorção em longos comprimentos de traço.
- Tolerância rigorosa em Dk: Os materiais Rogers oferecem uma tolerância muito mais rígida à constante dielétrica, o que é essencial para impedância e desempenho previsíveis em circuitos complexos de RF e micro-ondas.
Embora o FR-4 seja mais econômico, para qualquer aplicação de alta frequência e de desempenho crítico, é necessário investir em material Rogers para garantir que o produto funcionará conforme projetado.
Quais são as principais considerações para escolher um acabamento superficial para uma PCB de alta velocidade?
A escolha do acabamento superficial para uma PCB de alta velocidade afeta a soldabilidade, a vida útil, a confiabilidade e até mesmo o desempenho de alta frequência. As principais considerações incluem:
- ENIG (ouro de imersão em níquel eletroless): Oferece uma superfície plana e plana adequada para componentes de passo fino e proporciona uma longa vida útil. No entanto, a camada de níquel pode ser um pouco “mais difícil” para soldagem e pode introduzir perda de sinal em frequências muito altas.
- ENEPIG (Ouro de imersão em paládio eletroless de níquel): Considerado um acabamento premium. A barreira de paládio evita a migração do níquel e fornece uma superfície soldável altamente confiável com excelente desempenho em alta frequência, tornando-a ideal para aplicações exigentes.
- OSP (Preservativo Orgânico de Soldabilidade): Uma superfície plana e econômica que é muito fácil de soldar. No entanto, tem uma vida útil limitada (normalmente de 6 a 12 meses) e não é adequado para aplicações que exigem múltiplos ciclos de refluxo ou ligação de fios.
Para a maioria PCB de alta velocidade aplicações, ENIG é uma escolha comum e confiável, enquanto ENEPIG é selecionado para os projetos mais críticos, de alta confiabilidade e de frequência muito alta.
